Фланцы стальные
![Image](/images/2018/11/15/kom9560.jpg)

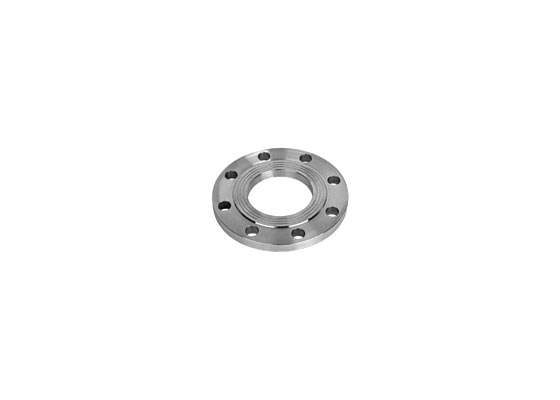

Фланцы стальные плоские под приварку ГОСТ 12820-80
Фланцы ГОСТ 12820-80 – плоский фланец стальной приварной, при монтажных работах фланец «одевается» на трубу, и приваривается несколькими сварными швами. Плоские фланцы ГОСТ 12820-80, изготавливаются из круглого или листового металлопроката. Возможно изготовление из сталей марки ст.20, 09Г2С, 12Х18Н10Т, 15Х5М, 10Х17Н13М2Т, 13ХФА). Возможно изготовление и поставка фланцев Ду 10 мм – 1200 мм, Ру от 0,6 МПа. Примечание: условный проход не является внешним диаметром трубы, а обозначает проход (сечение), по которому протекает среда через фланцевое соединение.
![Image](/images/2018/11/15/kom9560.jpg)

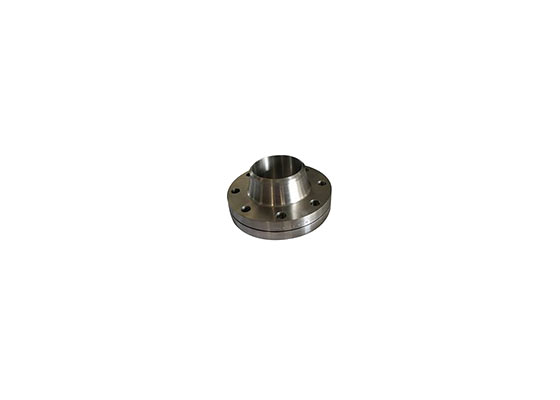

Фланцы воротниковые ГОСТ 12821-80
Стальные приварные воротниковые фланцы применяются для соединения трубопроводов, частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20,0 МПа и температуру среды от минус 253 до плюс 600 °С). Воротниковые фланцы ГОСТ 12821-80 бывают девяти различных исполнений уплотнительных поверхностей и геометрических размеров. Обычно используется первое исполнение, но при давлениях свыше 16 атм. (1,6 МПа) и при агрессивных рабочих средах выбираются исполнения 2-9. Возможно изготовление из сталей марки ст.20, 09Г2С, 12Х18Н10Т, 15Х5М, 10Х17Н13М2Т, 13ХФА).
![Image](/images/2018/11/15/kom8560.jpg)

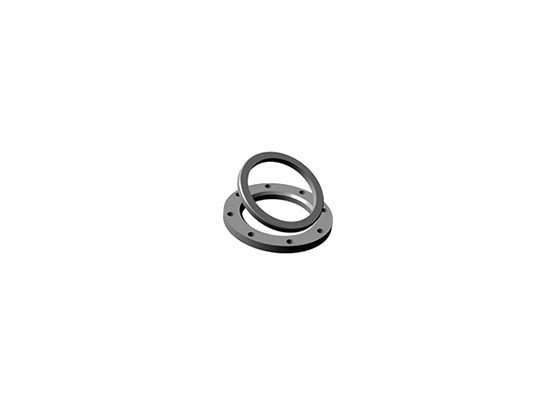

Фланцы стальные свободные на приварном кольце ГОСТ 12822-80
Фланцы ГОСТ 12822-80 - фланец стальной свободный на приварном кольце. Данный тип фланца состоит из двух частей - фланца и кольца. Фланец и кольцо должны быть одного условного диаметра и давления. При монтаже к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку отверстий свободного фланца с болтовыми отверстиями ответного фланца арматуры или оборудования. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступных местах или при необходимости частого разбора фланцевых соединений. Возможно изготовление из сталей марки ст.20, 09Г2С, 12Х18Н10Т, 15Х5М, 10Х17Н13М2Т, 13ХФА.
![Image](/images/2018/11/15/kom7560.jpg)
Фланцы по стандартам ASME, DIN
Стандарт ASME (American Society of Mechanical Engineers) отличается от принятых в Российской федерации стандартов рядом параметров. Условный диаметр фланцев по американским стандартам (ASME B 16.5, ASME B 16.47) измеряется в дюймах, условное давление обозначается рядом классов (class, фунт-сила на квадратный дюйм, psi, pounds per squares inch). Фланцы ASME (или ANSI) - изготавливаются различных типов: плоские, воротниковые и др., с различными исполнениями уплотнительной поверхности в соответствии со стандартом.Фланцы стандартов DIN (Deutsches Institut für Normung) изготавливаются всех существующих типов, с исполнениями уплотнительной поверхности, в соответствии со стандартом. Особенностью фланцев стандартов DIN является то, что для каждого условного давления существует свой номер стандарта. Материалом для изготовления фланцев могут быть по согласованию с заказчиком Российские аналоги зарубежных марок стали, или любой указанной далее марки стали (ст.20, 09Г2С, 12Х18Н10Т, 15Х5М, 10Х17Н13М2Т, 13ХФА)
